Do Software à Solda Perfeita: Como Eliminar Porosidade na soldaElite

No ambiente industrial, a solda perfeita nasce de um ciclo orquestrado entre engenharia, chão de fábrica e tecnologia.

O conceito do software à solda perfeita coloca a programação como eixo central para reduzir a porosidade, padronizar o desempenho e acelerar auditorias.

Este guia mostra como transformar especificações em rotinas confiáveis, desde a criação de bibliotecas de processos até a integração com robôs e sistemas de supervisão.

Por que tratar porosidade como problema de sistema

A porosidade é um defeito volumétrico do metal de solda, resultado de cavidades gasosas formadas durante a solidificação.

Em escala industrial, a causa raramente está isolada em um único ponto; costuma emergir da combinação entre parâmetros de energia, proteção gasosa, limpeza de superfícies e estabilidade geométrica da tocha.

O software permite impor limites, registrar ocorrências e impedir saídas do padrão qualificado.

Arquitetura de controle: do software à solda perfeita

Camadas que sustentam a padronização

• Biblioteca de jobs: conjuntos de parâmetros por material, espessura, posição e junta, com versionamento e rastreabilidade.
• Janelas operacionais: limites de corrente, tensão, vazão e velocidade que bloqueiam gravações fora do intervalo validado.
• Sequências de ciclo: pré-gás, ignição, rampas, crater fill e pós-gás programados de modo determinístico.
• Intertravamentos: partida negada diante de fluxo/pressão de gás insuficiente, erro de tocha ou ausência de confirmação de limpeza.
• Logs e KPIs: coleta contínua de dados para correlação entre ajustes e índice de rejeição.

Parâmetros que impactam a formação de cavidades

• Energia de soldagem: corrente e tensão coerentes com WPS; o pulsado aumenta repetibilidade quando frequências e correntes de pico/base estão calibradas para o diâmetro do arame.
• Alimentação e deslocamento: equilíbrio entre velocidade de arame e travel speed, com rampas de entrada e saída para estabilizar a geometria do cordão.
• Proteção gasosa: pré-gás suficiente para estabelecer atmosfera no instante da ignição e pós-gás para resguardar a cratera.
• Indutância e tecimento: indutância mais alta suaviza eventos de curto-circuito; tecimentos de amplitude moderada reduzem exposição do metal líquido ao ambiente.

Fluxo industrial: do WPS ao chão de fábrica

1) Engenharia de processo

• Converter o WPS em objetos de software: cada junta recebe um job com parâmetros, tolerâncias e notas de preparo.
• Definir nomenclatura e versão: códigos claros que indiquem material, posição e espessura, evitando duplicidades.
• Determinar critérios de aceitação e métodos de inspeção associados a cada job.

2) Liberação e treinamento

• Publicar a biblioteca em ambiente controlado, com trilha de auditoria.
• Capacitar a equipe em uso de janelas operacionais, leitura de alarmes e checagens obrigatórias antes do ciclo.

3) Execução e coleta de dados

• Aplicar checklists eletrônicos: limpeza, consumível, difusor, bico, o-rings, aterramento e barreiras contra vento.
• Registrar variáveis críticas (energia, vazão, velocidades, eventos de alarme) e associá-las a lotes e operadores.

4) Análise e melhoria

• Usar dashboards para cruzar porcentagem de rejeição por porosidade com parâmetros e turnos.
• Atualizar a biblioteca apenas após evidência de estabilidade por período representativo.

Software à solda perfeita: diretrizes de programação

Pré-gás, pós-gás e atraso de partida

Estabelecer pré-gás com base na mistura e no volume da tocha. Inserir start delay curto para estabilização térmica antes do deslocamento.

Manter pós-gás na saída e em ponte de crater fill para selagem gradual.

Energia e transferência metálica

Ajustar corrente e tensão observando molhabilidade e perfil do cordão.

O modo pulsado ajuda a controlar transferência, respingos e liberação gasosa, desde que a frequência e as correntes estejam alinhadas ao diâmetro do arame e à espessura.

Velocidades e rampas

Sincronizar velocidade de arame e deslocamento.

Programar rampas em entradas/saídas reduz variações rápidas de calor, mitigando aprisionamento de gás na região terminal do cordão.

Indutância, tecimento e trajetória

Utilizar indutância para suavizar flutuações do arco.

Adotar tecimento moderado, com dwell lateral breve, preservando as bordas da junta sem ampliar o tempo de exposição do metal líquido.

Camada de sensores e intertravamentos

• Fluxo/pressão de gás: partida bloqueada abaixo do mínimo, com registro do valor lido no log do lote.
• Detecção de colisão e offset: preserva stick-out e ângulos, reduzindo variação geométrica que favorece cavidades.
• Controle térmico: pré-aquecimento e interpasse programados; alarmes quando limites são superados ou não alcançados.
• Validação de consumíveis: leitura de lote de arame e vida útil de bicos/difusores, com aviso de troca.

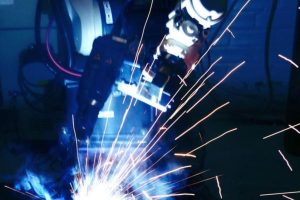

Integração com robôs colaborativos no chão de fábrica

Em linhas de alta mixagem e baixo volume, robôs colaborativos aceleram a implantação do conceito software à solda perfeita:

• Programação por demonstração com aplicação automática do job qualificado, incluindo pré/pós-gás, rampas e crater fill.
• Consistência geométrica em gabaritos simples, mantendo orientação e distância da tocha com variação reduzida.
• Troca rápida de setup: seleção do job por QR code ou painel, reduzindo erros de carregamento e mantendo rastreabilidade.

Governança e conformidade

• Gestão de mudanças (MOC): qualquer ajuste de parâmetro gera revisão de versão, justificativa técnica e anexo de resultados de inspeção.
• Rastreabilidade digital: parâmetros, alarmes e aprovações ligados a número de ordem, série e operador.
• Auditoria: relatórios periódicos com tendência de porosidade, capacidade de processo e aderência ao WPS.

Roteiro prático para reduzir porosidade em escala

1. Selecionar a junta e o job com maior índice de rejeição.
2. Fixar insumos e preparo; variar gás–energia–velocidade em sequência planejada.
3. Elevar pré-gás em passos curtos e validar estabilidade da ignição.
4. Habilitar pulsado, varrer frequência e correntes, observar perfil e respingos.
5. Ajustar rampas e crater fill, checar selagem no término.
6. Consolidar parâmetros em nova versão, com fotos macro e resultados de END.
7. Monitorar 24–72 h de produção; promover o job a padrão após estabilidade.

Indicadores para acompanhar no dia a dia

• % de rejeição por porosidade por turno e por célula.
• MTBF de alarmes de gás, colisão e sobre/baixo aquecimento.
• Capabilidade (Cp/Cpk) para corrente, tensão e travel speed.
• Tempo de ciclo x taxa de retrabalho depois da adoção de rampas e crater fill.
• Conformidade de checklist antes do ciclo.

Conclusão

O caminho do software à solda perfeita passa por padronização rigorosa, intertravamentos bem definidos e análise de dados contínua.

A biblioteca de jobs, as janelas operacionais e a integração com sensores formam um ecossistema que reduz a porosidade e dá previsibilidade às inspeções.

Em células com robôs colaborativos, os mesmos princípios ganham velocidade de implantação e repetibilidade, sem perder flexibilidade para lotes curtos.
